Zařízení na přípravu lithiových mincových článků pro výzkum a vývoj baterií
Příprava mincovního článku zahrnovala přípravu elektrody, sestavení článku a proces testování baterie 3.
Knoflíkový článek se také nazývá knoflíková baterie, na rozdíl od vzhledu znamená, že vzhledově odpovídá velikosti Malé knoflíkové baterie mají obecně větší průměr, tenčí tloušťku a menší velikost, takže jsou široce používány v různých mikroelektronice.
Kroky přípravy mincových buněk a postup procesu
|
Postup |
Procesní tok |
Doporučit vybavení |
|
Příprava elektrody |
Pecke slinování surového aktivního materiálu (katoda a anoda) |
|
|
Frézkak mletí materiálu na menší částice |
|
|
|
Mixérk smíchání aktivního, vodivého a pojivového materiálu do pasty ve vakuu |
|
|
|
Viskozimetrzměřit viskozitu kaše s lepším potahovacím efektem a zaznamenat ji, aby bylo možné kaši z baterie použít v dalším experimentu, materiál je upraven na tuto viskozitu. |
|
|
|
Použijte zařízení pro filtraci kalu k odfiltrování kalu ne méně než 124 μm |
|
|
|
Potahovačnanést pastu na sběrač proudu a připojitOhřívačslouží k jeho sušení |
|
|
|
Válcovací lis(Kalendář) pro rolování elektrody pro snížení tloušťky a zvýšení hustoty. |
|
|
|
Vakuová troubaaby se elektroda zapékala, aby se uvnitř odehnala vlhkost |
|
|
|
Sestavení buňky |
Kotoučová řezačkapro řezání jednovrstvé anody, katody a separátoru do tvaru disku |
|
|
Přesuňte elektrodu, separátor a elektrolyt, pouzdro na mince doSchránka na rukavice (H2O a O2méně než 1 ppm). |
|
|
|
Sestavte baterie v pořadí od spodu nahoru a vstříkněte elektrolyt (záporné pouzdro > distanční vložka + příslušné množství elektrolytu > kovový lithiový plech + vhodné množství elektrolytu > vrstva separátoru + příslušné množství elektrolytu > kladná elektroda + příslušné množství elektrolytu > spacer + příslušné množství elektrolytu > pružina > pozitivní pouzdro). |
|
|
|
Krimpovací strojpro zalisování knoflíkového článku tak, aby bylo jádro baterie v pouzdře utěsněno |
|
|
|
Testování baterie |
Analyzátor bateriepro testování kapacity baterie a cyklického stárnutí |
|
|
Tester vnitřního odporu bateriezměřte vnitřní odpor baterie. |
|

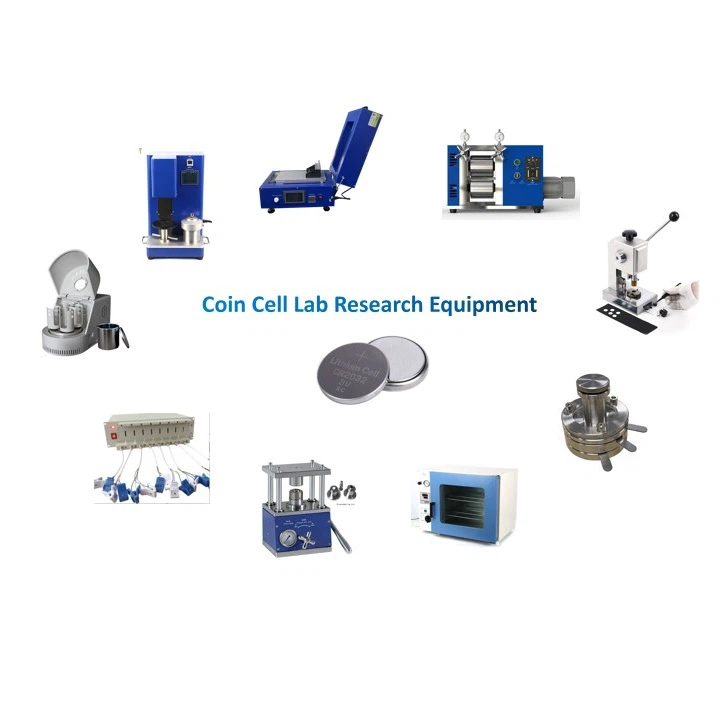

Vakuový mixér, stroj na potahování elektrod, elektrický válcovací lis, řezačka mincových článků, krimpovací stroj na mince, stroj na testování baterií jsou hlavním procesem přípravy mincových článků
