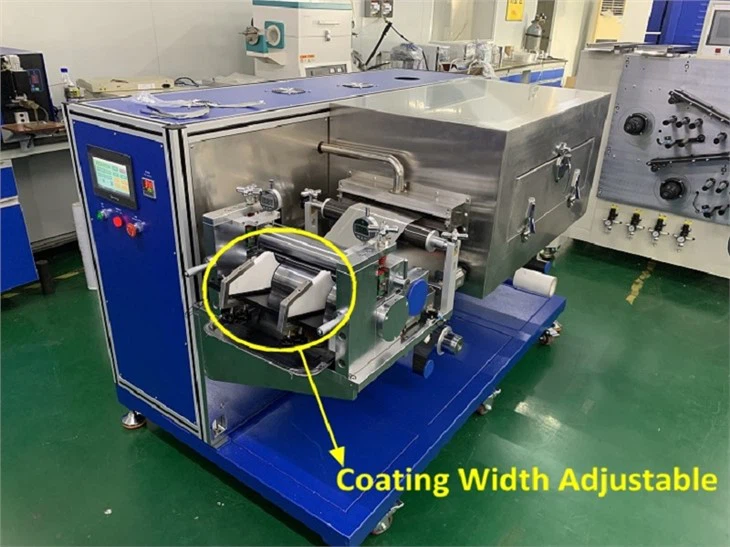

Roll to Roll Continuous a Intermitent Coating Stroj s sušicí troubou pro elektrodu baterie

Model: MR-SY 300-1 J.
Úvod produktu
Kontinuální a přerušovaný povlak je zařízení pro přenosu tří válců . může provádět kontinuální a intermitentní povlak, který je vhodné, aby bylo aplikováno na vybavení pro povrchové potahování, které je možné, aby bylo vhodné pro různé substráty pro výzkumné prostředky, které se používají, zatímco splňují požadavky na využití a používají a používají a používají a používají používání a používají a používají používání a používají a používají a používají používání a používají a používají používání a používají a používají používání a používají použití a používají a používají a používají používání a používají a používají a používají a využívají a používají používání a používají a používají a používají a využívají a používají a používají a používají a používají a používají a používají a používají a používají a používají a používají a využívají a používají a používají a používají a používají a používají a používají a používají a používají a používají a používají a používají a používají a používají a využívají a využívají a využívají a používají a plní. Konzistence, která se neliší od výroby . Efekt sušení je vynikající a je to ideální volba pro výzkum a vývoj a malé testy lithium -iontových baterií, super kondenzátorů, niklových baterií a dalších sekundárních baterií .

Funkce

*Ovládání napětí substrátu, stabilní pás, konfigurace opravného zařízení;
*Trouba na horký vzduch, oboustranné vysílání na horní a dolní části, dobrý efekt sušení;
*Potahování přenosu tří válců se širokým povlakem;
*Měření škrabky čárky, s mechanismem přesného nastavení, k dosažení vysoké přesnosti povlaku;
*Řízení PLC, provoz dotykové obrazovky, snadno použitelné;
*Volitelné zařízení pro zpracování rozpouštědla;

Technické parametry zařízení a konfigurace hlavního zařízení

Konfigurace hlavního zařízení

Ne .	Položka	Technické parametry
1.	Vhodné pro systém	Ternární, lithiový fosfát, lithium kobaltate, lithium manganát, grafit, křemíkový uhlík a další systémová baterie pozitivní a negativní proces elektrody potahování
2.	Typ povlaku	Nepřetržitý a občasný povlak
3.	Číslo sekce trouby	1 Oddíl 1 metr trouba
4.	Rychlost povlaku	0 ~ 0,5 m/min
5.	Tloušťka substrátu	Hliníková fólie (AL): 8 ~ 30UM měděná fólie (Cu): 8 ~ 30um
6.	Šířka návrhu role	330 mm
7.	Zajistěte šířku povlaku	do 280 mm
8.	Potahový válec, postýlky	Φ120 mm
9.	Lisový válec	Φ80 mm
10.	Přesný povlak	± 3um
11.	Přesnost hmotnosti (mg/cm2)	Hodnota povlakového středu ± 1,0%
12.	Vhodné pro viskozitu vložení	2000 ~ 12000 (MPA)
13.	Rozsah tloušťky jedné strany	20-200μm
14.	Vlastnosti rozpouštědla	Oily Solvent NMP (S . g =1.033, B . P =204 stupeň)
14.	Vlastnosti rozpouštědla	Vodná rozpouštědla H2O/NMP (S . g =1.000, B . P =100 stupeň)
15.	Vhodné pro rozsah solidního obsahu	20~85%
16.	Přesnost velikosti povlaku (mm)	L menší nebo rovný ± 1, w menší nebo rovný ± 0,5
17.	Přesnost vyrovnání předního a zad (mm)	L menší nebo rovný ± 1, w menší nebo rovný ± 0,5

Integrální odvíjení, mechanismus hlavy

Ne .	Iten	Technické parametry
1.	Struktura montážního válce	Nainstalujte ocelový rám pevně
2.	Ošetření povrchu role	Oxidace povrchu kovového hliníku
3.	Systém řízení napětí	Automatické ovládací konstantní napětí, rozsah napětí 0 ~ 50N, řízení motoru servo
4.	Napravit způsob	Automatické ovládání EPC, tah 50 mm
5.	Režim vinutí	Materiálová cívka je fixována pomocí 3- palce rozšiřujícího hřídele vzduchu a rozšiřováním vzduchu;
5.	Režim vinutí	Osa rozšiřování jednoho vzduchu pro odvíjení
6.	Maximální průměr odvíjení	Ф250 mm
7.	Maximální zatížení ose rozšiřování plynu	80 kg
8.	Počet hřídelí rozšiřujících vzduch	1
9	Hlavní motor pohonu	Servo Motor
10	Ošetření povrchu role	Oxidace povrchu kovového hliníku
11	Doktor Blade	Oboustranná čárka.
12	Povlakový válec (ocelový válec)	Tvrdé chromové pokovování
13	Zadní role (postýlky)	Povrch je pokryt dováženým EPDM
14	Upravte výšku listy	Manuální nastavení
15	Poloha jedné hlavy	Instalace a provoz před sušením

Trouba

Ne .	Položka	Technické parametry
1.	Struktura trouby	Nezávislé vytápění s dvojitou vrstvou, horní a dolní uspořádání
2.	Délka trouby	1 m/sekce
3.	Materiál	Nerezová ocel SUS304
4.	Kontrola teploty	Rozděleno na normální řízení pracovní teploty, monitorování nadjednosti a řízení ochrany alarmu a odříznutí hlavního přívodu napájení top; Odstavce jsou na sobě zcela nezávislé
5.	Režim vytápění	Elektrické vytápění, struktura cirkulace horkého vzduchu
6.	Jednorázové topné energie	6kw
7.	Vnitřní teplota trouby	Design max . 150 stupeň, rozdíl v jednom sekci DEPLORY DELICKÁ NEBO rovna ± 2,5 stupně
8.	Foukání cesty	Horní a dolní foukání vzduchu, horní a spodní vzduchová komora sdílí topné tělo
9.	Struktura větru	Speciální plíseň se používá k řezání drážky vzduchové trysky
10.	Ovládání ventilátoru	Ovládání stykače
11.	Ovládání topení	Relé pevný stát
12.	Materiál ventilátoru	Nerezová ocel SUS304
13.	Systém obnovy rozpouštědla	Volitelný

Mechanismus vinutí: Má stejnou funkci jako odvíjení, následovně

Ne .	Položka	Technické parametry
1.	Rektikační pochodování	Instalace vývodu sušení
2.	Napětí	Automatická kontrola konstantního napětí
3.	Instalační struktura	Nainstalujte ocelový rám pevně
4.	Počet osy rozšiřování vinutí plynu	Jednorubové vinutí

Ovládací dystem

Ne .	Položka	Technické parametry
1	Master Control System	Dotyková obrazovka, PLC, servo systém
2	Způsob provozu	Manuální, automatické, nouzové zastávky; Celý stroj může být provozován před a po
3	Stav alarmu	Když zařízení selže, dotyková obrazovka zobrazí odpovídající korekční obrazovku

Hardware sccuracy

Ne .	Položka	Technické parametry
1.	Škrabka	Kruhový skok menší nebo rovný ± 1,5UM, RA0.4, Slavnost menší nebo rovná ± 1,5UM
2.	Povlakový válec (ocelový válec)	Kruhový hádek menší než nebo rovný ± 1,5UM, RA0.4 Strainess menší nebo rovná ± 1,5UM
3.	Rubber Roll	Kruhové házení menší než nebo rovné 10um, přímost menší nebo rovná 10um
4.	Rektifikační odchylka	± 0,2 mm

Instalace RNVironment Tequirements
1) okolní teplota hlavy stroje je 25 ~ 30 stupňů a zbytek je 10 ~ 40 stupňů;
2) Relativní vlhkost hlavy stroje je RH menší nebo rovná 35%, záporná elektroda RH menší nebo rovná 98%a zbytek menší nebo roven 98%;

Podpůrné zařízení
1) napájení: 3ph 380V, 50Hz, rozsah kolísání napětí: +8%~ –8%; Napájení celkového napájení 10 kW;
2) Komprimovaný vzduch: po sušení, regulaci filtrování a napětí: Tlak výstupního tlaku je větší než 5,0 kg/cm²

Kontinuální a přerušované potahovací stroje pro informaci
